雑品 三菱 電磁接触器 交流操作形 (非可逆) S-T25

投稿日：2026.03.31

雑品 三菱 電磁接触器 交流操作形 (非可逆) S-T25

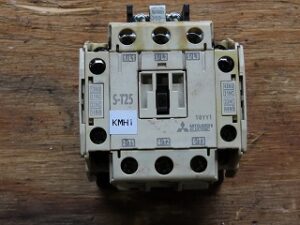

三菱 電磁接触器 交流操作形 (非可逆) S-T25　は、非可逆式の交流操作形マグネットコンタクタで、主にモーター制御や電力回路の開閉に使用される高信頼性製品です。

コンパクト設計で、制御盤の省スペース化に貢献します。

さらに端子カバーを標準装備し、安全性も向上。操作レバーは扱いやすく、モーター・照明・ヒーターなど多用途に対応できる点も特長です。

S-Tシリーズは豊富なラインナップを揃えており、用途や電圧条件に合わせた選定が可能です。

設置や交換には電気工事士資格が必要です。

三菱 電磁接触器 交流操作形 (非可逆) S-T25　は、「鉄屑(工業用雑品)」として回収買取を行っています。

————————————

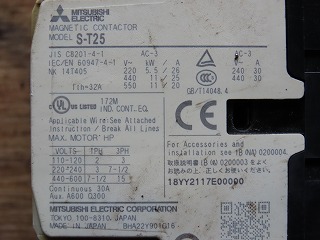

三菱電機の電磁接触器「S-T25」は、非可逆式の交流操作形電磁接触器で、主にモータの制御や電力回路の開閉に使用されます。主な仕様は以下のとおりです。

• 定格使用電流:
  • 220V: 26A
  • 440V: 25A
• 電動機容量:
  • 220V: 5.5kW
  • 440V: 11kW
• 解放熱電流: 32A
• 補助接点: 2a2b（2NO+2NC）
• 外形寸法:
  • 幅: 63mm
  • 高さ: 81mm
  • 奥行き: 81mm
• 質量: 約0.41kg

この製品は、コンパクトな設計で制御盤の小型化に貢献し、端子カバーの標準装備により安全性も向上しています。詳細な情報については、三菱電機の公式カタログをご参照ください。

三菱電機 電磁接触器 交流操作形 (非可逆) S-T25 の概要について説明します。

電磁接触器とは

電磁接触器 (マグネットコンタクタ) は、電気回路の開閉を電気的に制御するスイッチングデバイスです。 主に、モーターの始動・停止や、照明器具の点灯・消灯などに使用されます。

三菱電機 S-T25

S-T25 は、三菱電機が製造する電磁接触器の一つです。 S-Tシリーズは、幅広い用途に対応できる豊富なラインナップが特長です。

S-T25 の特長

• 高い信頼性: 長年にわたる技術と実績に基づいた高品質な製品です。
• 豊富なラインナップ: 定格電流やコイル電圧など、様々な仕様の製品があります。
• 操作性: 操作レバーが大きく、開閉操作が容易です。
• 多様な用途: モーター制御、照明制御、ヒーター制御など、様々な用途に使用できます。
• 交流操作形: 操作コイルへの電源が交流である製品です。
• 非可逆形: モーターの正転運転のみが可能な製品です。

S-T25 の仕様

S-T25 の詳細な仕様については、以下の三菱電機の製品情報ページで確認できます。

S-T25 の定格電流、コイル電圧、補助接点などの仕様や外形寸法図、配線図などの技術情報が掲載されています。

注意点

• 電磁接触器の選定・設置は、電気工事士の資格が必要です。
• 古い製品の場合、すでに製造が終了している可能性があります。最新の情報はメーカーに問い合わせてください。

その他

より詳細な情報や技術的なサポートが必要な場合は、三菱電機の営業所またはお客様相談窓口にお問い合わせください。
